Präziser Inline-Durchflusssensor, mit magnetischem Messsystem, mit Temperatursensor, misst Kühlmittelqualität, mit RGB-Beleuchtung und RGBpx-Ausgan

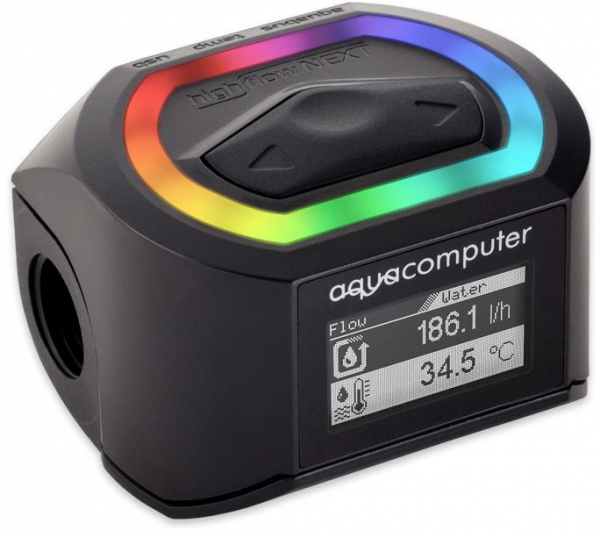

Der Durchflusssensor high flow NEXT, G1/4 ist ein vollintegrierter Sensor für Durchfluss, Temperatur und Kühlmittelqualität mit USB-Schnittstelle, RGBpx-Beleuchtung und OLED-Display. Die Durchflussmessung erfolgt über einen Rotor/Flügelrad, das vom durchströmenden Kühlmittel angetrieben wird. Die Rotationsgeschwindigkeit wird über ein magnetisches Messsystem berührungslos erfasst. Durch ein bei jedem Sensor optimal kalibriertes Lagerspiel wird ein minimales Laufgeräusch erreicht. Der Sensor liefert ab ca. 35 l/h bis 1000 l/h zuverlässige Messwerte und ist somit optimal für die meisten Wasserkühlsysteme geeignet. Ein symmetrischer Aufbau erlaubt es, den Sensor ohne Beachtung der Flussrichtung in das System zu integrieren. Zudem darf der Sensor in jeder Einbaulage betrieben werden. Der sehr niedrige Durchflusswiderstand wird den Anforderungen von high flow Systemen gerecht. Der high flow NEXT ist mit zwei Sensoren zur Drehzahlerfassung des Rotors ausgestattet, wodurch in Verbindung mit der intelligenten Auswertung eine vierfache Auflösung der Messung verglichen zu den übrigen Sensoren unserer high flow Serie erreicht wird. Die integrierte Elektronik ermöglicht durch voreingestellte Kalibrierkurven eine hochgenaue Durchflussmessung, wobei Kalibrierkurven sowohl für DP Ultra oder reines Wasser sowie für verschiedene Anschlusstypen vorhanden sind. In den Sensor ist ein sehr genaues Messsystem für die elektrische Leitfähigkeit des Kühlmittels integriert. Dieses ist in der Lage, die Leitfähigkeit zwischen 2-200 µS zu messen und daraus die Qualität des Kühlmittels zu ermitteln. Kommt es zu Korrosion oder sind die Korrosionsschutz-Inhibitoren aufgebraucht, so steigt die Leitfähigkeit des Kühlmittels stark an. In diesem Fall sollte das Kühlmittel gewechselt werde. Die hochentwickelte Elektronik ist mit OLED-Display, Alarm-Summer und komplettem RGBpx-System ausgestattet. Spannungsversorgung und Datenverbindung zum PC erfolgt über die USB-Schnittstelle. Über das Display und drei Tasten kann der Sensor komfortabel direkt konfiguriert werden. Auf dem graphischen Display können alle Messwerte sowohl als Wert als auch als Diagramm dargestellt werden. Dabei sind die Anzeigeseiten frei auswählbar und können automatisch umgeschaltet werden. Alle Sensoren können mit Alarmgrenzen ausgewertet werden. Kommt es zu einem Alarm, so kann dieser über den integrierten Summer akustisch sowie optisch über die LEDs dargestellt werden. Zudem kann über die Signal-Schnittstelle des high flow NEXT eine Weiterleitung erfolgen. Der Signalausgang des high flow NEXT ist zudem in der Lage, ein Durchflusssignal für einen weiteres Gerät zu simulieren oder ein Drehzahlsignal für Mainboards auszugeben (100 l/h entsprechen dann 1000 RPM). Um eine unmittelbare optische Durchflusskontrolle zu ermöglichen, besitzt der Sensor zehn integrierte RGBpx LEDs. In der Standard-Konfiguration stellen diese einen abhängig vom Durchfluss umlaufenden Durchflussindikator dar. Die Effekte können frei und natürlich abhängig von Sensorwerten in der aquasuite konfiguriert werden. Zusätzlich besitzt der high flow NEXT einen RGBpx-Ausgang zur individuellen Ansteuerung von bis zu 90 adressierbaren LEDs. Dabei kann jede LED einzeln in Farbe und Helligkeit eingestellt werden. Insgesamt können sechs LED-Gruppen variabler Größe konfiguriert werden, denen anschließend visuelle Effekte zugeordnet werden können. Die 23 zur Verfügung stehenden Effekte bieten umfangreiche Einstellmöglichkeiten zur weiteren Individualisierung. Viele Effekte bieten außerdem die Möglichkeit, Effektparameter (z. B. Geschwindigkeit) abhängig von aktuellen Sensorwerten zu modifizieren. Unter den zur Verfügung stehenden Effekten befinden sich auch Sound-to-light-Effekte, die auf den aktuell vom Computer ausgegebenen Ton reagieren. Eine herausragende Funktion ist der AMBIENTpx-Effekt, der eine Wiedergabe der Randbereiche des aktuellen Bildschirminhalts auf den angeschlossenen LEDs ermöglicht, wodurch eine sehr effektvolle Hintergrundbeleuchtung um den Computerbildschirm realisiert werden kann.
